壓力變送器大都安裝在現場，其輸出信號送至控制室中，而它的供電又來自控制室。變送器的信號傳送和供電方式通常有兩種：

一、 四線制

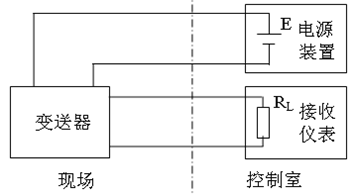

供電電源與輸出信號分別用兩根導線傳輸，其接線方式如圖所示。這樣的變送器稱為四線制變送器。DDZ-Ⅱ系列儀表的變送器采用這種接線形式。由于電源與信號分別傳送，因此對電流信號的零點及元件的功耗沒有嚴格的要求。供電電源可以是交流(220V)電源或直流(24V)電源，輸出信號可以是死零點(0～10mA)或活零點(4～20mA)。

二、二線制

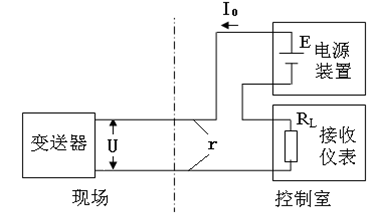

對于二線制變送器，同變送器連接的導線只有兩根，這兩根導線同時傳輸供電電源和輸出信號，如圖所示?？梢?，電源、變送器和負載電阻是串聯的。二線制變送器相當于一個可變電阻，其阻值由被測參數控制。當被測參數改變時，變送器的等效電阻隨之變化，因此流過負載的電流也變化。



二線制變送器必須滿足如下條件：

變送器的正常工作電流，須等于或小于信號電流的*小值由于電源線和信號線公用，電源供給變送器的功率是通過信號電流提供的。在變送器輸出電流為下限值時，應保證它內部的半導體器件仍能正常工作。因此，信號電流的下限值不能過低。因為在變送器輸出電流的下限值時，半導體器件須有正常的靜態工作點，需要由電源供給正常工作的功率，因此信號電流須有活零點。國際統一電流信號采用4～20mADC，為制作二線制變送器創造了條件。
